Jak zaplanować nawierzchnię z płyt drogowych na placu budowy? Trasy, zakręty, mijanki i strefy rozładunku

Sprawna logistyka na placu budowy zaczyna się znacznie wcześniej niż w chwili przyjazdu pierwszej ciężarówki. Już na etapie organizacji terenu trzeba przewidzieć, którędy będą poruszać się pojazdy, gdzie powstaną miejsca rozładunku, jak zostaną rozwiązane zakręty oraz czy ciężki sprzęt będzie miał przestrzeń do bezpiecznego zawracania. Dobrze zaplanowana nawierzchnia tymczasowa pozwala ograniczyć przestoje, zmniejszyć ryzyko uszkodzenia gruntu i uniknąć improwizowania po rozpoczęciu prac.

Najczęstszy błąd polega na potraktowaniu drogi wyłącznie jako odcinka prowadzącego od bramy wjazdowej do głównej części budowy. W praktyce samochody ciężarowe, HDS-y, koparki, ładowarki czy dźwigi potrzebują znacznie więcej przestrzeni niż sama prosta trasa przejazdu. Konieczne są również mijanki, place manewrowe, strefy rozładunku i miejsca, w których pojazd może bezpiecznie zmienić kierunek.

Najpierw trzeba poznać ruch na inwestycji

Zanim zostanie wybrany materiał i układ nawierzchni, należy określić, jakie pojazdy będą z niej korzystać. Inaczej projektuje się trasę dla samochodów dostawczych, a inaczej dla ciężarówek przewożących prefabrykaty, elementy konstrukcji stalowej czy sprzęt o dużej masie.

Znaczenie mają między innymi:

• masa i szerokość pojazdów,

• nacisk osi,

• częstotliwość przejazdów,

• długość zestawów transportowych,

• sposób wykonywania skrętów,

• konieczność postoju podczas rozładunku,

• przewidywany czas użytkowania nawierzchni.

Sama informacja o masie pojazdu nie daje jeszcze pełnego obrazu. Największe obciążenia często pojawiają się nie podczas jednostajnego przejazdu, ale przy ruszaniu, hamowaniu, skręcaniu i pracy podpór. Dlatego miejsca manewrowe wymagają zwykle większej uwagi niż prosty odcinek drogi.

Szerokość trasy nie powinna być liczona „na styk”

Droga zaplanowana dokładnie pod szerokość pojazdu będzie wyglądać oszczędnie na rysunku, ale w praktyce może powodować problemy. Kierowca potrzebuje marginesu pozwalającego skorygować tor jazdy, ominąć przeszkodę lub bezpiecznie minąć pracownika.

Trzeba uwzględnić również:

• lusterka i elementy wystające poza obrys pojazdu,

• pobocza i miękkie krawędzie,

• odwodnienie,

• możliwość zejścia pojazdu z osi drogi,

• pracę po zmroku lub w trudnych warunkach pogodowych.

W przypadku ruchu dwukierunkowego nie zawsze opłaca się wykonywać szeroką trasę na całej długości. Często lepszym rozwiązaniem jest zaplanowanie mijanek w kilku punktach. Pozwala to ograniczyć powierzchnię nawierzchni, a jednocześnie utrzymać płynność transportu.

Zakręty wymagają większej powierzchni

Długi zestaw transportowy nie porusza się po zakręcie tym samym torem co samochód osobowy. Tylne osie ścinają łuk, a kabina potrzebuje dodatkowej przestrzeni po zewnętrznej stronie. Zbyt ciasny zakręt może skończyć się zjazdem koła na nieutwardzony grunt, uszkodzeniem krawędzi drogi albo koniecznością wielokrotnego cofania.

Podczas planowania łuków warto sprawdzić:

• minimalny promień skrętu największego pojazdu,

• szerokość wjazdu i wyjazdu z zakrętu,

• obecność ogrodzeń, wykopów i słupów,

• miejsce potrzebne na korektę toru jazdy,

• stabilność nawierzchni po wewnętrznej stronie łuku.

To właśnie na zakrętach często dochodzi do największych przeciążeń bocznych. Nawierzchnia musi więc nie tylko przenosić ciężar, ale również zachować stabilność podczas zmiany kierunku.

Mijanki i place manewrowe ograniczają przestoje

Na większych inwestycjach transport odbywa się przez wiele godzin dziennie. Jeżeli cała logistyka opiera się na jednej wąskiej trasie bez mijanek, nawet niewielkie opóźnienie może zablokować kolejne dostawy.

Mijanki powinny powstawać w miejscach dobrze widocznych i dostępnych z obu stron. Nie należy lokalizować ich bezpośrednio przy ostrym zakręcie, wykopie ani w miejscu, gdzie pojazd stojący mógłby utrudniać pracę sprzętu.

Plac manewrowy powinien umożliwiać:

• bezpieczne zawrócenie pojazdu,

• ustawienie się do rozładunku,

• przejazd innych maszyn,

• pracę podpór HDS-u lub dźwigu,

• opuszczenie strefy bez wielokrotnego cofania.

W praktyce powierzchnia potrzebna do manewrowania może być większa niż sama droga dojazdowa. Pominięcie tego elementu na etapie planowania często prowadzi do późniejszego dokładania nawierzchni w pośpiechu.

Strefa rozładunku musi przenieść inne obciążenia niż droga

Pojazd jadący rozkłada nacisk w inny sposób niż pojazd stojący z wysuniętymi podporami. Podczas rozładunku prefabrykatów, urządzeń lub konstrukcji może pojawić się duże obciążenie punktowe.

Przed wyznaczeniem strefy trzeba ustalić:

• masę ładunku,

• sposób rozładunku,

• rozstaw podpór,

• czas postoju,

• możliwość obracania wysięgnika,

• odległość od wykopów i instalacji podziemnych.

W takich miejscach nie wystarczy kierować się wyłącznie wymaganiami dotyczącymi zwykłego przejazdu. Nawierzchnia musi być dobrana do najtrudniejszego etapu pracy.

Dobór płyt zależy od warunków, a nie od jednej uniwersalnej zasady

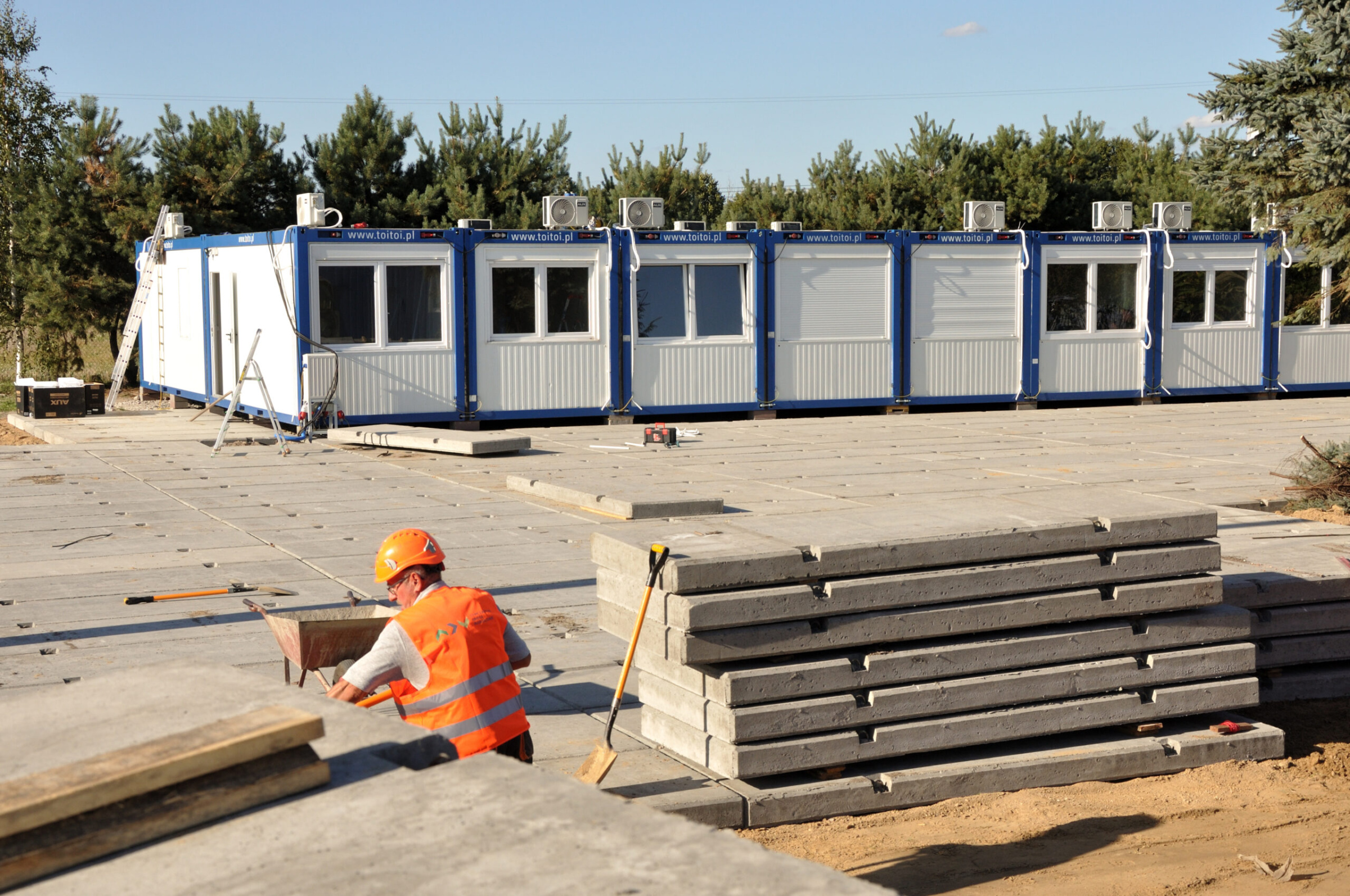

Na rynku dostępne są rozwiązania stalowe, betonowe, drewniane, aluminiowe i wykonane z tworzyw. Każdy system ma inne parametry, masę, sposób montażu i zakres zastosowania. Dlatego płyty drogowe do obsługi placu budowy powinny być dobierane jednocześnie do rodzaju gruntu, przewidywanych obciążeń oraz czasu użytkowania.

Na twardym i równym podłożu może wystarczyć lekkie rozwiązanie montowane bez rozbudowanej podbudowy. Przy gruncie podmokłym, torfowym lub silnie rozjeżdżonym konieczne może być dodatkowe wzmocnienie, wyrównanie albo zastosowanie systemu o większej sztywności.

Ważne jest również to, czy nawierzchnia ma służyć przez kilka dni, kilka miesięcy czy przez cały okres inwestycji. Rozwiązanie optymalne przy krótkim remoncie może nie sprawdzić się przy wieloetapowej budowie z intensywnym ruchem ciężkim.

Układ drogi powinien uwzględniać kolejność prac

Plac budowy zmienia się z tygodnia na tydzień. Pojawiają się wykopy, składowiska, nowe obiekty i strefy wyłączone z ruchu. Dlatego nawierzchnia tymczasowa nie powinna być planowana jak konstrukcja niezmienna.

Dobry projekt uwzględnia:

• możliwość przeniesienia części płyt,

• etapowanie trasy,

• późniejszy dostęp do kolejnych części inwestycji,

• zachowanie dojazdu dla służb,

• rozbudowę placu manewrowego,

• demontaż bez blokowania robót.

Czasem lepiej wykonać trasę etapami niż od razu układać nawierzchnię na całym terenie. Pozwala to ograniczyć koszty i wykorzystać te same elementy w kilku miejscach.

Ile płyt będzie potrzebnych?

Najprostsze obliczenie oparte na długości i szerokości drogi często zaniża rzeczywiste zapotrzebowanie. Do powierzchni trasy trzeba doliczyć:

• zakręty,

• mijanki,

• strefy rozładunku,

• place do zawracania,

• dojścia do magazynów i zaplecza,

• rezerwę na zmianę organizacji ruchu.

Znaczenie ma również sposób układania płyt oraz ich rzeczywisty wymiar roboczy po połączeniu. Warto więc przygotować plan całego ruchu, a nie zamawiać materiał wyłącznie na podstawie długości dojazdu.

Dobra organizacja nawierzchni usprawnia całą inwestycję

Tymczasowa droga nie jest dodatkiem wykonywanym dopiero wtedy, gdy pojawi się problem. To element logistyki, który wpływa na terminowość dostaw, bezpieczeństwo ludzi i sprzętu oraz możliwość prowadzenia kilku prac jednocześnie.

Najlepszy efekt daje zaplanowanie całego układu: od bramy wjazdowej, przez zakręty i mijanki, aż po miejsce rozładunku. Dopiero wtedy można właściwie dobrać rodzaj nawierzchni, liczbę płyt i kolejność montażu.

Im wcześniej taki plan powstanie, tym mniejsze ryzyko, że plac budowy zostanie zablokowany przez źle ustawioną ciężarówkę, zbyt ciasny zakręt lub brak stabilnego miejsca do pracy HDS-u.
